消防維保

防火檢測(cè)鑒定與檢測(cè)

發(fā)布時(shí)間：2021-08-24 05:08:49

防火阻燃材料

6.14.1 飾面型防火涂料
6.14.1.1 檢查項(xiàng)目
檢查項(xiàng)目、技術(shù)要求和不合格情況見表70。

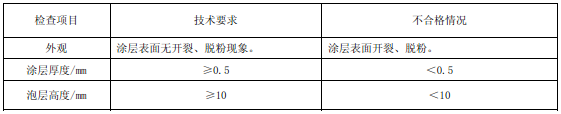

表70

6.14.1.2 檢查方法
6.14.1.2.1 外觀
目測(cè)涂層表面有無裂紋。用黑色平絨布輕擦涂層表面5次，觀察黑色平絨布是否變色。
6.14.1.2.2 涂層厚度

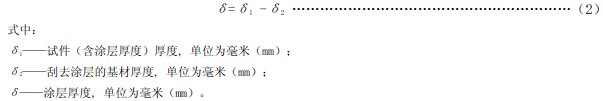

隨機(jī)抽取已涂刷涂料的試件一塊。選3個(gè)測(cè)點(diǎn)用精度為0.02mm的游標(biāo)卡尺測(cè)量試件涂刷涂料后和涂刷前的厚度，用公式（2）計(jì)算單點(diǎn)涂層厚度，涂層厚度為三個(gè)測(cè)試點(diǎn)涂層厚度的平均值：

6.14.1.2.3 泡層高度
    隨機(jī)抽取已涂刷涂料的試件三塊，其尺寸均不小于150mm×150mm。將試件放在試驗(yàn)支架上，涂刷防火涂料的一面向下。點(diǎn)燃酒精燈，酒精燈外焰應(yīng)完全接觸涂刷涂料的一面，供火時(shí)間不低于20 min。停止供火后，用精度為0.02mm的游標(biāo)卡尺測(cè)量泡層高度，結(jié)果以3個(gè)測(cè)試值的平均值表示。
6.14.1.3 檢測(cè)器具
    游標(biāo)卡尺、酒精燈、試驗(yàn)支架。
6.14.2 厚型鋼結(jié)構(gòu)防火涂料
6.14.2.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表71。

表71

6.14.2.2 檢查方法
6.14.2.2.1 外觀
    目測(cè)涂層有無開裂、脫落。
6.14.2.2.2 涂層厚度
    現(xiàn)場(chǎng)選取至少五個(gè)不同的涂層部位,用測(cè)厚儀分別測(cè)量其厚度。涂層厚度為測(cè)點(diǎn)厚度的平均值。與型式檢驗(yàn)報(bào)告描述的厚度相比較。
6.14.2.2.3 在容器中的狀態(tài)
    用攪拌器攪拌容器內(nèi)的試樣或按規(guī)定的比例調(diào)配多組分涂料的試樣，觀察涂料顆粒大小是否均勻、有無結(jié)塊。
6.14.2.3 檢測(cè)器具
    刀片、測(cè)厚儀。
6.14.3 薄型（膨脹型）鋼結(jié)構(gòu)防火涂料
6.14.3.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表72。
6.14.3.2 檢查方法
6.14.3.2.1 外觀
    目測(cè)涂層有無開裂、脫落；用黑色平絨布輕擦涂層表面5次，觀察平絨布是否變色。

表72

6.14.3.2.2 涂層厚度
    現(xiàn)場(chǎng)選取至少五個(gè)不同的涂層部位,用測(cè)厚儀分別測(cè)量其厚度，涂層厚度為測(cè)點(diǎn)厚度的平均值。與型式檢驗(yàn)合格報(bào)告描述的厚度相比較。
6.14.3.2.3 在容器中的狀態(tài)
    用攪拌器攪拌容器內(nèi)的試樣或按規(guī)定的比例調(diào)配多組分涂料的試樣，觀察涂料攪拌后是否均勻、有無結(jié)塊。
6.14.3.2.4 膨脹倍數(shù)
    在已施工涂料的構(gòu)件上，隨機(jī)選取三個(gè)不同的涂層部位，分別用磁性測(cè)厚儀測(cè)量其厚度δ1。然后點(diǎn)燃2L汽油噴燈分別對(duì)準(zhǔn)選定的三個(gè)位置，噴燈外焰應(yīng)充分接觸涂層，供火時(shí)間不低于10min。停止供火后觀察涂層是否膨脹發(fā)泡，用精度為游標(biāo)卡尺測(cè)量其發(fā)泡層厚度δ2。膨脹倍數(shù)按公式（3）求得，
    結(jié)果以三個(gè)測(cè)試值的平均值表示：

6.14.3.3 檢測(cè)器具
    游標(biāo)卡尺、刀片、磁性測(cè)厚儀、2L汽油噴燈。
6.14.4 超薄型鋼結(jié)構(gòu)防火涂料
6.14.4.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表73。
6.14.4.2 檢查方法
6.14.4.2.1 外觀
    目測(cè)涂層有無開裂、脫落；用黑色平絨布輕擦涂層表面5次，觀察平絨布是否變色。

表73

6.14.4.2.2 涂層厚度
    選取至少五個(gè)不同的涂層部位,用磁性測(cè)厚儀分別測(cè)量其厚度，涂層厚度為測(cè)點(diǎn)厚度的平均值。與型式檢驗(yàn)合格報(bào)告描述的厚度相比較。
6.14.4.2.3 在容器中的狀態(tài)
    用攪拌器攪拌容器內(nèi)的試樣或按規(guī)定的比例調(diào)配多組分涂料的試樣，觀察涂料是否均勻、有無結(jié)塊。
6.14.4.2.4 膨脹倍數(shù)

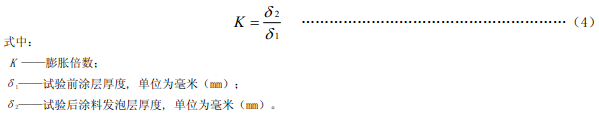

    在已施工涂料的構(gòu)件上，隨機(jī)選取三個(gè)不同的涂層部位，用磁性測(cè)厚儀測(cè)量其厚度δ1。然后點(diǎn)燃2L汽油噴燈分別對(duì)準(zhǔn)選定的三個(gè)位置，噴燈外焰應(yīng)充分接觸涂層，供火時(shí)間不低于5min。停止供火后用游標(biāo)卡尺測(cè)量其發(fā)泡層厚度δ2。膨脹倍數(shù)按公式（4）求得，結(jié)果以三個(gè)測(cè)試值的平均值表示：

6.14.4.3 檢測(cè)器具
    游標(biāo)卡尺、刀片、磁性測(cè)厚儀、2L汽油噴燈。
6.14.5 電纜防火涂料
6.14.5.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表74。
6.14.5.2 檢查方法
6.14.5.2.1 外觀
    用黑色平絨布輕擦涂層表面5次，觀察黑色平絨布是否變色。
6.14.5.2.2 裂紋
    目測(cè)涂層表面有無裂紋。

表74

6.14.5.2.3 涂層厚度
在施工現(xiàn)場(chǎng)，用刀片在已涂刷電纜防火涂料的電纜上隨機(jī)選取三個(gè)位置輕輕剝?nèi)⊥繉?塊，用精度為0.02mm的游標(biāo)卡尺分別測(cè)其厚度，涂層厚度為3個(gè)測(cè)量厚度的平均值。
6.14.5.2.4 膨脹倍數(shù)

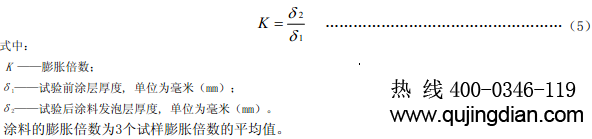

在施工現(xiàn)場(chǎng)，用刀片在已涂刷電纜防火涂料的電纜上隨機(jī)輕輕剝?nèi)⊥繉尤龎K，其尺寸不小于10 mm×10mm，分別用精度為0.02mm的游標(biāo)卡尺測(cè)量其厚度δ1。將涂層放在試驗(yàn)支架的金屬網(wǎng)上，點(diǎn)燃酒精燈，酒精燈外焰應(yīng)充分接觸涂層，供火時(shí)間不低于20min。停止供火后，分別用游標(biāo)卡尺測(cè)量其相應(yīng)發(fā)泡層的厚度δ2。膨脹倍數(shù)按公式（5）求得，結(jié)果以三個(gè)測(cè)試值的平均值表示：

6.14.5.3 檢測(cè)器具
    刀片、游標(biāo)卡尺、酒精燈、試驗(yàn)支架、金屬網(wǎng)。
6.14.6 混凝土構(gòu)件防火涂料、隧道防火涂料
6.14.6.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表75。
6.14.6.2 檢查方法
6.14.6.2.1 外觀
    目測(cè)涂層有無開裂、脫落。
6.14.6.2.2 厚度
    選取至少五個(gè)不同的涂層部位,用測(cè)厚儀分別測(cè)量其厚度，涂層厚度為測(cè)點(diǎn)厚度的平均值。

表75

6.14.6.2.3 在容器中的狀態(tài)
    用攪拌器攪拌容器內(nèi)的試樣或按規(guī)定的比例調(diào)配多組分涂料的試樣，觀察涂料是否為均勻稠厚液體、有無結(jié)塊。
6.14.6.3 檢測(cè)器具
    刀片、測(cè)厚儀。
6.14.7 無機(jī)防火堵料
6.14.7.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表76。

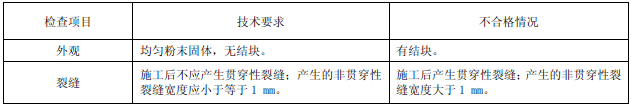

表76

6.14.7.2 檢查方法
6.14.7.2.1 外觀
    采用目測(cè)與手觸摸結(jié)合的方法進(jìn)行。
6.14.7.2.2 裂縫
    采用目測(cè)的方法觀察已施工樣品表面是否有貫穿性裂縫產(chǎn)生。用塞尺或精度為0.02 mm的游標(biāo)卡尺測(cè)量非貫穿性裂縫寬度，測(cè)量結(jié)果取其更大值。
6.14.7.3 檢測(cè)器具
    塞尺、游標(biāo)卡尺。
6.14.8 有機(jī)防火堵料
6.14.8.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表77。

表77

6.14.8.2 檢查方法
采用目測(cè)與手觸摸結(jié)合的方法進(jìn)行。
6.14.9 阻火包
6.14.9.1 檢查項(xiàng)目
檢查項(xiàng)目、技術(shù)要求和不合格情況見表78。

表78

6.14.9.2 檢查方法
6.14.9.2.1 外觀
    采用目測(cè)的方法進(jìn)行。
6.14.9.2.2 抗跌落性
    分別將三個(gè)完整的阻火包從5 m高處自由下落到混凝土水平地面上，觀察包體是否破損。
6.14.10 塑料管道阻火圈
6.14.10.1 檢查項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表79。
6.14.10.2 檢查方法
6.14.10.2.1 殼體
    采用目測(cè)方法進(jìn)行。
6.14.10.2.2 阻燃膨脹芯材
    目測(cè)外觀是否出現(xiàn)粉化現(xiàn)象。
    從阻火圈中取出干燥的膨脹芯材，將試件放在試驗(yàn)支架上，點(diǎn)燃酒精燈，酒精燈外焰應(yīng)完全接觸芯材，供火時(shí)間不低于30min。停止供火后目測(cè)芯材是否膨脹發(fā)泡。

表79

6.14.10.3 檢測(cè)器具
酒精燈、試驗(yàn)支架。
6.14.11 水基型阻燃處理劑
6.14.11.1 檢查項(xiàng)目
檢查項(xiàng)目、技術(shù)要求和不合格情況見表80。

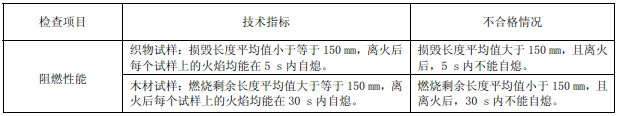

表80

6.14.11.2 檢查方法
6.14.11.2.1 織物用阻燃劑：將滌棉布浸于阻燃劑中，浸透后水平攤放自然涼干，將其裁剪為 20mm×200mm的試樣，共3條。用夾子夾住試樣的一端，垂直懸掛，在另一端施加長(zhǎng)度為 20mm±5mm的火焰10s；離火后觀察是否至少有2條試樣上的明火能在5s以內(nèi)自熄，測(cè)量毀損長(zhǎng)度平均值是否大于150mm。
6.14.11.2.2 木材用阻燃劑：將3mm厚的杉木薄板在阻燃劑中浸泡30min后自然涼干，將浸漬后的木材制成10mm×200mm×3mm的試樣，共3根。用夾子夾住試樣的一端，垂直懸掛，在另一端施加長(zhǎng)度為25mm±5mm的火焰60s；離火后觀察是否至少有2根試樣上的明火能在30s以內(nèi)自熄，觀察測(cè)量燃燒剩余長(zhǎng)度平均值是否小于150mm。
6.14.11.3 檢測(cè)器具
    鋼直尺：測(cè)量范圍為0mm～300mm；
    秒表：測(cè)量范圍為0s～100s。
6.14.12 電纜用阻燃包帶
6.14.12.1 項(xiàng)目
    檢查項(xiàng)目、技術(shù)要求和不合格情況見表81。

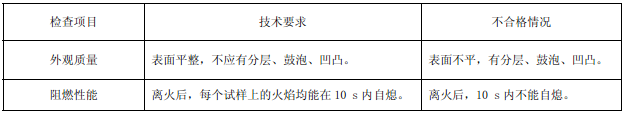

表81

6.14.12.2 檢查方法
6.14.12.2.1 外觀
    外觀用目視檢查，觀察表面是否平整，有無分層、鼓泡、凹凸等現(xiàn)象。
6.14.12.2.2 阻燃性能
用刀片在已繞包阻燃包帶的電纜上隨機(jī)輕輕剝?nèi)“鼛б粔K，長(zhǎng)度為100mm，剝?nèi)≈胁粦?yīng)損傷電纜用夾子夾住試樣的一端，垂直懸掛，施加長(zhǎng)度為20mm±5mm的火焰10s，離火后觀察試樣上的火焰是否能在10s以內(nèi)自熄。
6.14.12.3 檢測(cè)器具
    刀片、鋼直尺。
6.14.13 阻燃材料及制品
6.14.13.1 檢查對(duì)象
    檢查對(duì)象、技術(shù)要求和不合格情況見表82。

表82

6.14.13.2 檢查方法
6.14.13.2.1 墻面天花材料
    現(xiàn)場(chǎng)從制品上取三塊250mm×90mm的試樣，用夾子夾住試樣的一端，試樣呈45°的角度，在其下端中心處施加長(zhǎng)度為30mm±5mm的火焰30s，觀察火焰高度和燃燒滴落物狀況。對(duì)于有外部保護(hù)層的保溫、吸音泡沫材料，在試驗(yàn)時(shí)，應(yīng)保持外保護(hù)層狀態(tài)。
6.14.13.2.2 鋪地材料
    現(xiàn)場(chǎng)從制品上取三塊250mm×90mm的試樣，用夾子夾住試樣的一端，試樣呈45°的角度，在其下端中心處施加長(zhǎng)度為30mm±5mm的火焰15s，觀察火焰高度和燃燒滴落物狀況。對(duì)于絨簇材料為丙綸的紡織地毯，則需要特別測(cè)試，應(yīng)抽樣送法定消防產(chǎn)品質(zhì)量質(zhì)檢機(jī)構(gòu)進(jìn)行檢驗(yàn)。
6.14.13.3 檢測(cè)器具
    鋼直尺；
    秒表：測(cè)量范圍為0s～100s。
